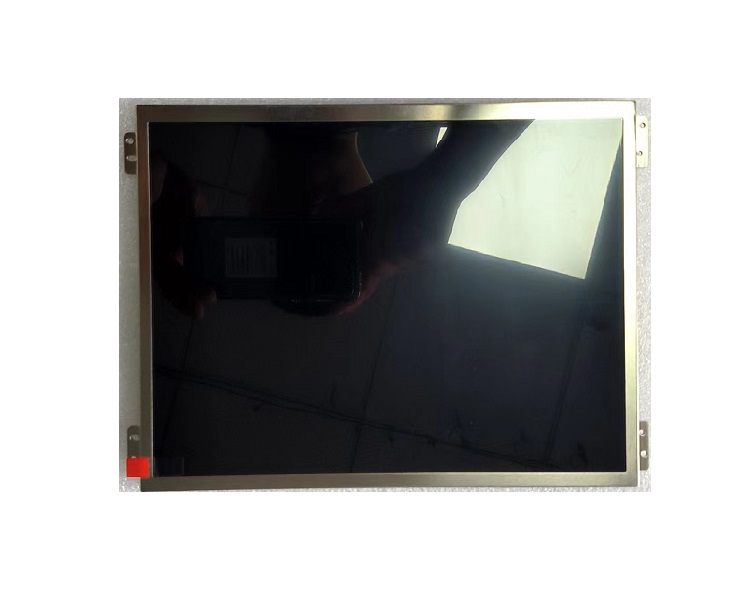

YH104XE-L03
2023-08-15 14:41:04
產品特點：
分辨率：1024*768
可視角度：80/80/80/80
亮度：450
接口： 30PIN LVDS
工作溫度：-30—— 85
| 基本信息 : | 品牌 |  | 型號名稱 | YH104XE-L02 |
|---|---|---|---|---|
| 屏幕類型 | a-Si TFT-LCD , 液晶玻璃 | 其它名稱 | - | |
| 屏幕尺寸 | 10.4吋 | 適用于 | ||
| 最大額定值 : | 工作溫度 | -30 ~ 80 °C | 存儲溫度 | -30 ~ 80 °C |
| 抗振能力 | - | RoHS |  | |
| 典型特征 : | ||||
| 基本信息 : | 亮度(cd/m2) | 0 | 對比度 | 1000 : 1 (Typ.) (透射) |
|---|---|---|---|---|
| 最佳角度 | 全視角 | 響應速度 | 25 (Typ.)(Tr+Tf) (ms) | |
| 可視角度 | 80/80/80/80 (Min.)(CR≥10) | 光學模式 | AAS，常黑顯示，透射式 | |
| 色彩性能 : | 色度 | Wx:0.318; Wy:0.366 | 顏色數量 | 262K/16.7M (6-bit / 8-bit) |
| 色溫 | 6042K | 白場變動 | - | |
| 1931色域 : | NTSC比值 | 61% | sRGB覆蓋率 | 80% |
| Adobe RGB覆蓋率 | 64% | DCI-P3覆蓋率 | 63% | |
| Rec.2020覆蓋率 | 46% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 顯示性能 : | 陽光下可視性 | 否 | 透射率 | 5.64% (Typ.) |
| 像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直條狀  |
|---|---|---|---|---|
| 點間距(W×H) | 0.0685×0.2055 mm | 像素間距(W×H) | 0.2055×0.2055 mm [123PPI] | |
| 結構尺寸 : | 顯示尺寸 | 210.4(W)×157.8(H) mm | 外觀尺寸 | 220.53(W)×168.02(H) mm |
| 可視尺寸 | - | 外觀厚度 | 1.04 (Typ.) mm | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比(W:H) | 4:3 | 基板厚度 | 0.40+0.40 mm | |
| 其它詳情 : | 重量 | 100g (Typ.) | 表面處理 | 霧面 |
| 刷新頻率 : | 60Hz |
|---|---|
| 翻轉掃描 : | No |
| 驅動IC : | COG 已邦定 2 source + 1 gate chips |
| 信號電氣 : | 輸入電流 | - | 輸入電壓 | 3.3V (Typ.) | ||
|---|---|---|---|---|---|---|
| 功耗 | 1.4W (Max.) | 信號接口 | LVDS (1 ch, 8-bit) | |||
| 接口特征 : | 位置 | - | 類型 | 端子 | ||
| 信號接口 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
| 禾昌 | 187098-30091 | 1 pcs | 1.0 mm | 30 pins | ||
| 燈管特征: | 燈管類型 | 無背光 | 背光可換性 | - | 位置 | - |
|---|---|---|---|---|---|---|
| 數量 | - | 燈管形狀 | - | 壽命 | - | |
| 接口特征 : | 位置 | - | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
| 瀚荃 | CI4205M2HRP-NH | 1 pcs | 1.25 mm | 5 pins | ||
| 背光驅動 : | 含LED驅動器 | |||||
| 驅動電氣 : | 輸入電流 | - | 輸入電壓 | 12±1.0V | ||
